Reverse Proxy Server 실습

✅ 문제

10.10.3.80/tomcat/dbtest.jsp를 쳤을때 was-db connection success가 뜨도록 한번 구성해보세요. 서버는 3대를 다 새로 만드세요.



1️⃣ DB 서버



VM: 10.10.3.33



1. mariadb-server 설치

yum install -y mariadb-server





2. mysql  설정

mysql_secure_installation





3. root로 접속

mysql -u root -p1234





4. db 생성

create database hidb;





5. 사용자 권한 부여

• db 주소: 10.10.3.33
• db 이름: hidb
• db유저: testuser
• 유저 암호: 1234

grant all privileges on hidb.* to testuser@'%' identified by '1234';



2️⃣ tomcat (= WAS)



VM: 10.10.3.88



1. openjdk 다운로드

yum install -y java-11-openjdk wget unzip





2. tomcat 패키지 설치: https://tomcat.apache.org/download-10.cgi

Apache Tomcat® - Apache Tomcat 10 Software Downloads



• wget으로 설치

wget https://dlcdn.apache.org/tomcat/tomcat-10/v10.1.34/bin/apache-tomcat-10.1.34.zip

• unzip

unzip apache-tomcat-10.1.34.zip > /dev/null

• 이름 변경

mv apache-tomcat-10.1.34/ tomcat





3. tomcat으로 이동

cd /root/tomcat



4. tomcat 파일 권한 부여

chmod 777 -R /root/tomcat



5. tomcat 실행(pwd: /root/tomcat)

./bin/startup.sh



6. /root/tomcat/webapp/ROOT/dbtest.jsp 파일 생성

• db 접속 확인 파일
  • db 주소: 10.10.3.33
  • db 이름: hidb
  • db유저: testuser
  • 유저 암호: 1234

cat <<EOF > dbtest.jsp

<%@ page language="java" contentType="text/html; charset=UTF-8" pageEncoding="UTF-8"%>
<%@ page import="java.sql.*"%>
<h1>DB</h2>
<%
        Connection conn=null;
        try{
                String Url="jdbc:mysql://<DB주소>/<DB이름>";
                String Id="<DB유저>";
                String Pass="<유저암호>";

                Class.forName("com.mysql.jdbc.Driver");
                conn=DriverManager.getConnection(Url,Id,Pass);
                out.println("was-db Connection Success!");
        }catch(Exception e) {
                e.printStackTrace();
}
%>

EOF





5. jdbc 설치: db와 소통하기 위한 커켁터 역할



https://mvnrepository.com/artifact/mysql/mysql-connector-java/8.0.23

• 우클릭으로 링크 복사





6. jdbc 다운로드: wget https://repo1.maven.org/maven2/mysql/mysql-connector-java/8.0.23/mysql-connector-java-8.0.23.jar





7. lib 경로로 이동

mv mysql-connector-java-8.0.23.jar /root/tomcat/lib/



8. tomcat 재시작

./bin/shutdown.sh
./bin/startup.sh



🔥여기서 문제 발생!!

tomcat 서버에서
- mysql을 깔고 mysql -u testuser -p1234 -h 10.10.3.33으로는 접속이 되지만,
- 웹브라우저에서는 접속 안됨 (http://10.10.3.88:8080/dbtest.jsp)

✅ 문제 분석
1. tomcat의 db 커넥터 설정 확인 => 문제 없음
2. tomcat에서 dbtest.jsp가 아닌 루트디렉토리 접근해보기(http://10.10.3.88:8080) => 여전히 문제발생!

💡원인
db 커넥팅 과정의 문제가 아닌 tomcat 서버의 문제

🔎 해결
tomcat 껐다 키기 ./bin/shutdown.sh , ./bin/startup.sh





3️⃣ Web 서버(= Reverse Proxy Server)

VM: 10.10.3.80



1. 웹 서버 설치

yum install -y httpd





2. 프록시 서버 설정 파일

vi /etc/httpd/conf/httpd.conf

• 추가할 내용

LoadModule proxy_connect_module modules/mod_proxy_connect.so
LoadModule proxy_module modules/mod_proxy.so
LoadModule proxy_http_module modules/mod_proxy_http.so

<VirtualHost *:80>
    ProxyRequests Off
    ProxyPreserveHost On
    <Proxy *>
        Order deny,allow
        Allow from all
    </Proxy>

    ProxyPass /tomcat http://10.10.3.88:8080/
    ProxyPassReverse /tomcat http://10.10.3.88:8080/
</VirtualHost>

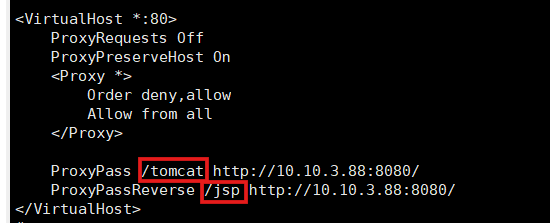

🔥 여기서 궁금한 점



위와 같이 설정해도 될까?

사실상 통신은 되지만 이렇게 설정하면 정말 이상한것임!!



3. reverse proxy server을 통해 db와 접근

curl 10.10.3.80/tomcat/dbtest.jsp



 4. 웹 브라우저 접속해보기

• http://10.10.3.88:8080/dbtest.jsp
  • Request URL: 요청할때
  • 사이에 Reverse Proxy Server(10.10.3.88:8080)가 연결해줌
  • Remote Address:요청 받을때
