[인프라 네트워크 구성] - 1. 가상 스위치를 사용한 네트워크 분리

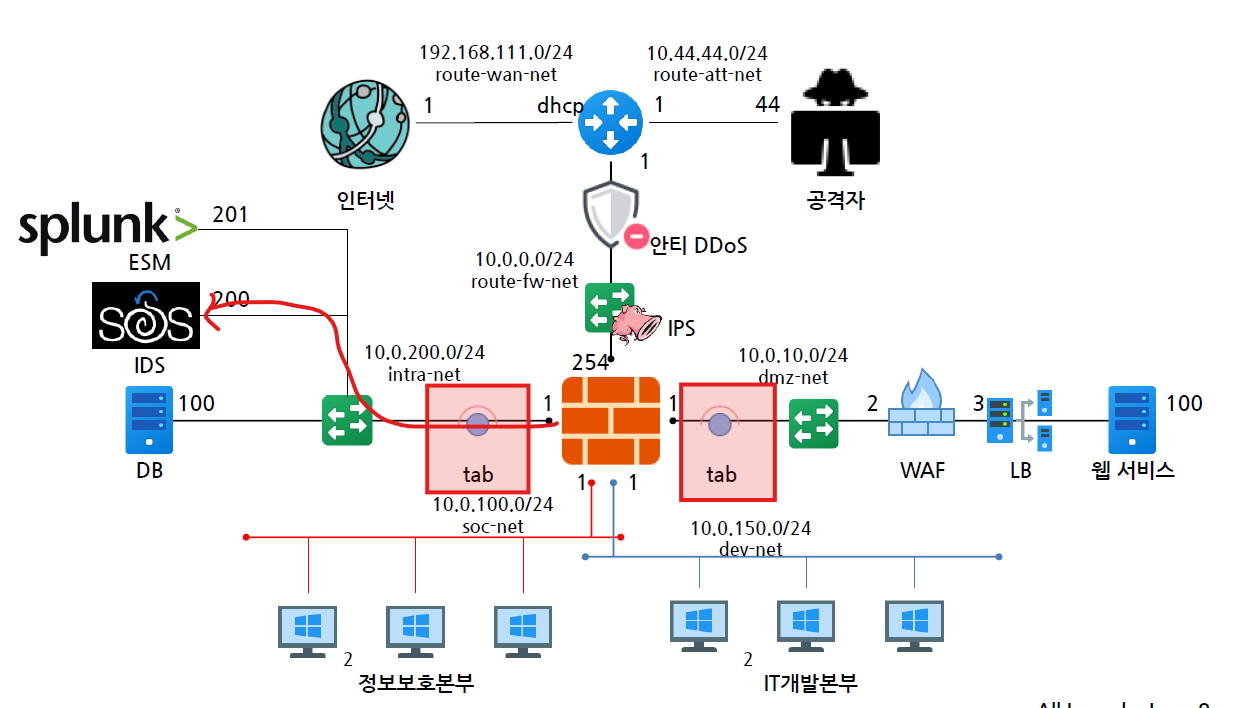

1. 인프라 네트워크 구성도



1.  인터넷 ↔ DHCP: 사람마다 IP 다를 것임
   • 사내에서 목록화 시켜놓을때는 Static IP를 설치함
2. Router 배치
   • 네트워크 다 설정할 것임
   • route-att-net: 10.44.44.0/24
     • 라우터: 10.44.44.1
     • 공격자: 10.44.44.44
   • route-fw-net: 10.0.0.0/24
     • 라우터: 10.0.0.1
     • 방화벽: 10.0.0.254
     • 안티DDos, IPS(방화벽 안에 설치됨) 는 인라인으로 구성됨
3. DMZ
   • dmz-net: 10.0.10.0/24
     • 방화벽: 10.0.10.1
     • WAF: 10.0.10.2
     • LB: 10.0.10.3
     • 웹서비스: 10.0.10.100
   • soc-net: 10.0.100.0/24
     • 방화벽: 10.0.100.1
     • 정보보호본부: 10.0.100.2
   • dev-net: 10.0.150.0/24
     • 방화벽: 10.0.150.1
     • IT 개발 본부: 10.0.150.2
4. 내부망
   • intra-net: 10.0.200.0/24
     • 방화벽: 10.0.200.1
     • Splunk(ESEM) : 10.0.200.201
     • IDS: 10.0.200.200
     • DB: 10.0.200.100





스위치가 있어야 하는 구간





스위치란?







2. ESXi 네트워크에 필요한 기본 지식

• NIC(Network Interface Controller): 인터페이스 카드 - 가상 네트워크 어뎁터 드라이버
• 표준 가사 스위치: 가상 머신들의 NIC를 연결하는 스위치(=공유기)
  • 각각의 환경에 통신할 수 있는 환경을 만들어줌
• 업링크: 외부와의 연결 상태
  • 업링크가 없는 경우 외부와 단절
  • 공유기에서 외부로 나가는 단자와 같은 역할 > 외부로 나갈 수 있도록

그림에서는 Route의 인터넷으로 나가는 곳만 업링크가 있으면됨!



• 포트 그룹: 가상 스위치 내에 생성하는 그룹 > 그룹별로 정책을 세팅할 수 있다
  • 보안과 트래픽 단위 조절
  • 네트워크 이중화 같은 속성을 지정하는데 사용
  • 스위치는 1개 이상의 포트그룹이 존재해야함!



3. ESXi에서 네트워킹 설정

네트워크 탭에서 포트 그룹을 생성해 각각 분리된 네트워크 구성

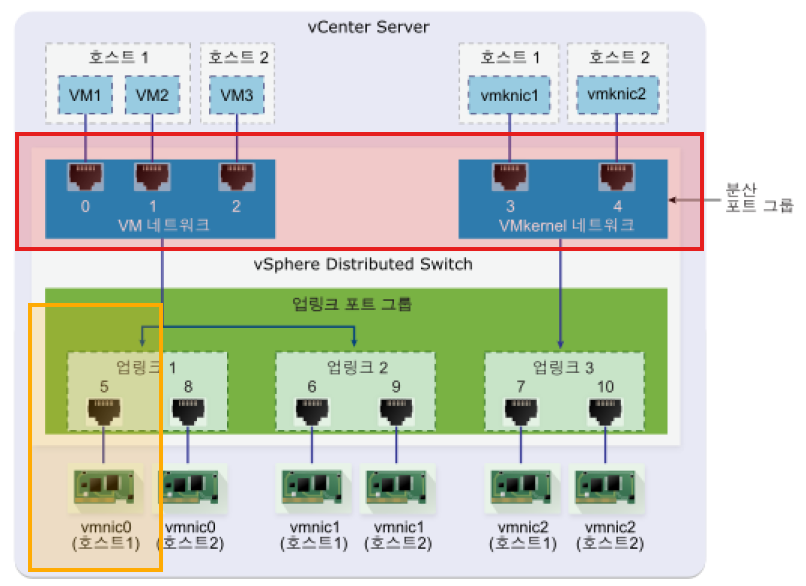

3-1) 분리된 네트워크 구성



• 빨간색: 스위치
  • 파란색: 포트 그룹
• 노랑색: 우리는 이거 하나만 꽂혀있다
  • 업링크가 여러개 붙은것 > ESXi 다수를 연결해 놓은 것 > 클러스터 구성

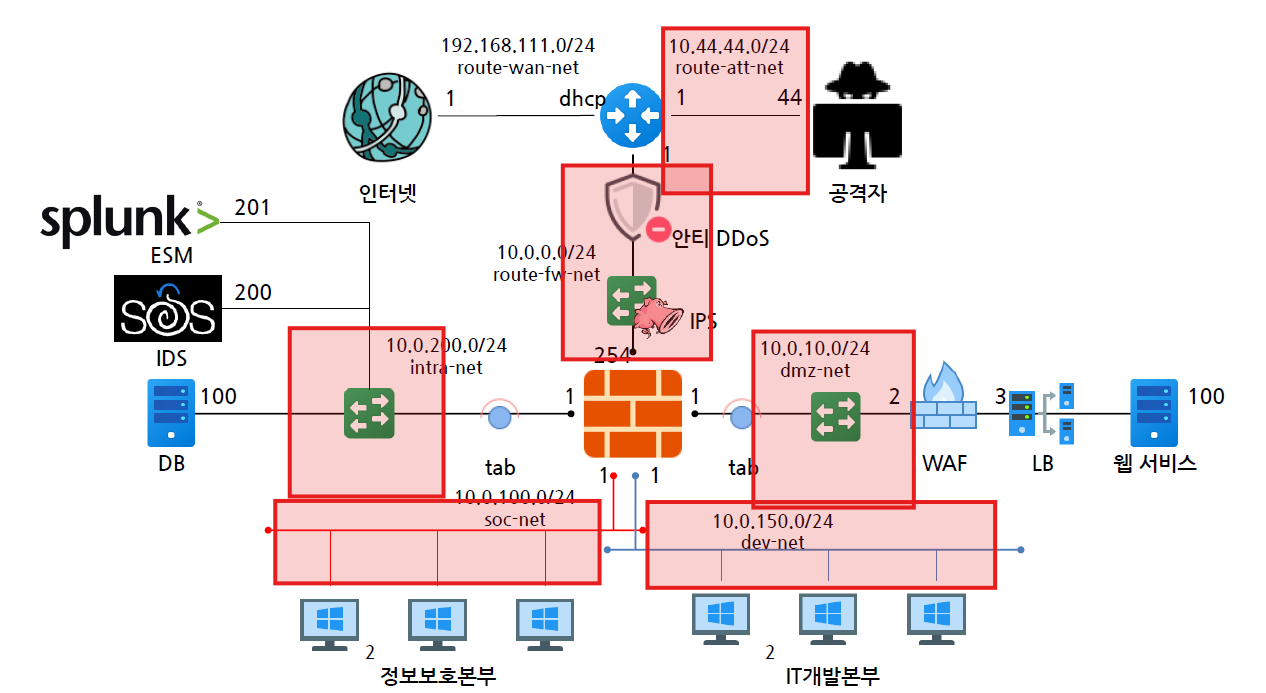

3-2) 우리가 구성할 네트워크



1. 라우터
   • 업링크와 연결된 vSwitch와 연결한다 > 인터넷과 통신 가능하다
2. 공격자
   • 외부와 통신하기 위해 > route-att-net > Router을 통해 외부와 연결된다
3. 방화벽
   • 외부와 통신하기 위해 > router-fw-net > Router을 통해 외부와 연결된다
4. 다른애들은 모두 방화벽과 연결되어있다
   • intra-net
   • dmz-net
   • soc-net
   • dev-net

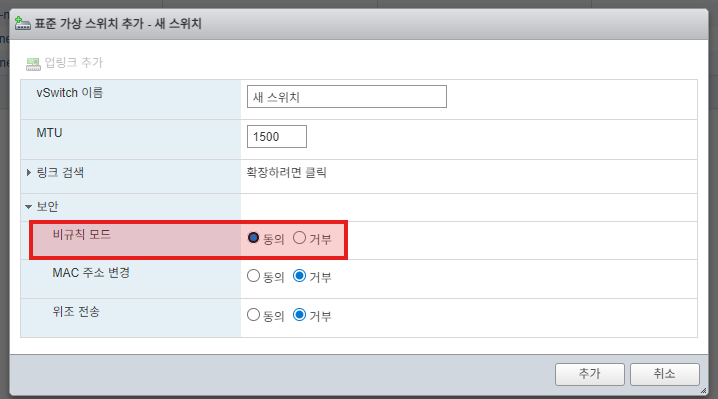

3-3) 무차별 듣기 모드 설정(Promiscuos mode)

Promiscuos mode 란?

NIC가 자기 MAC 주소로 온 패킷 + 네트워크에 흐르는 모든 패킷을 수신하도록 하는 설정

• 보통 NIC는 자기 MAC으로 온 패킷만 수신을 한다
• Promiscuous Mode를 켜면: 네트워크를 지나가는 모든 패킷을 수신한다
  • 스니핑, 패킷분석 가능
  • IDS, 보안 분석, 트래픽 모니터링에 사용한다

필요한 이유?

• IDS 장비는 미러링 모드이다
• 미러링을하기 위해 tab 장비를 두고, 이것을 복사해서 IDS가 탐지한다
• 복사하는이유?
  • 인라인이라면, 검사 결과가 나올 때 까지 기다려야한다
  • 트래픽이 지연될 가능성이 있다
• IDS는 지연들을 지나가고, 사후보고이기때문에 IPS에 비해 속도가 빠르다는 장점이있다

=> 우리는 tab 장비가 없기때문에, 이것을 대신하겠다

트래픽이 지나갈 때 promiscuos가 받아서 IDS가 가로챌 수 있도록





4. ESXi에서 가상 스위치 구성하기

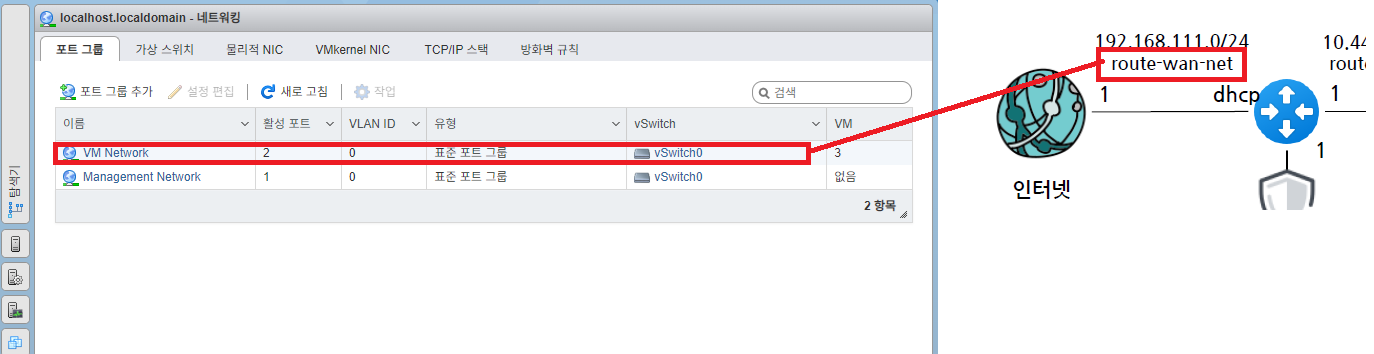

4-1) route-wan-net

• 이건 기본으로 ESXi가 설정해준다

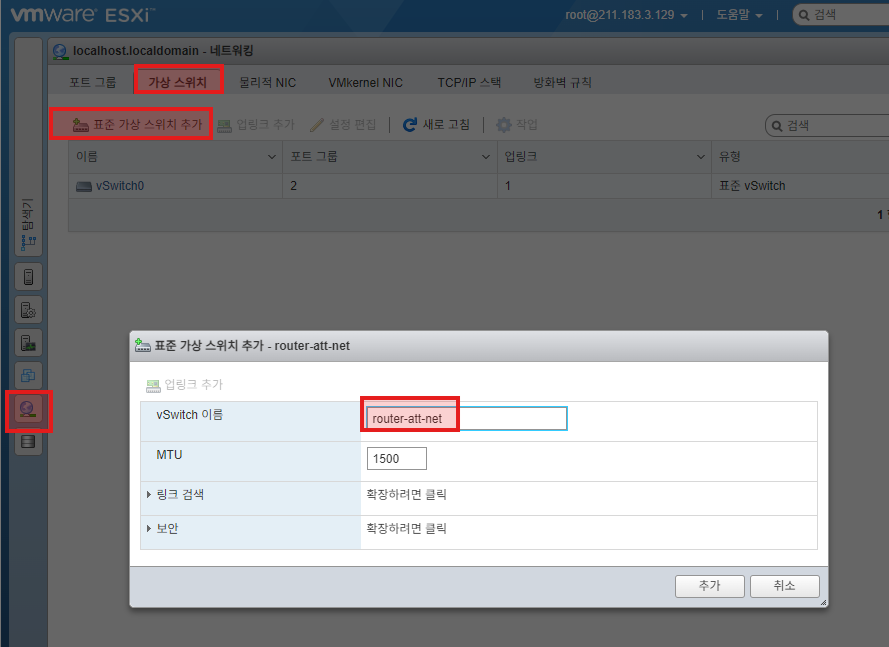

4-2) 나머지 구성



• 전체 구성





4-3) 포트 그룹 설정

• 전체 구성

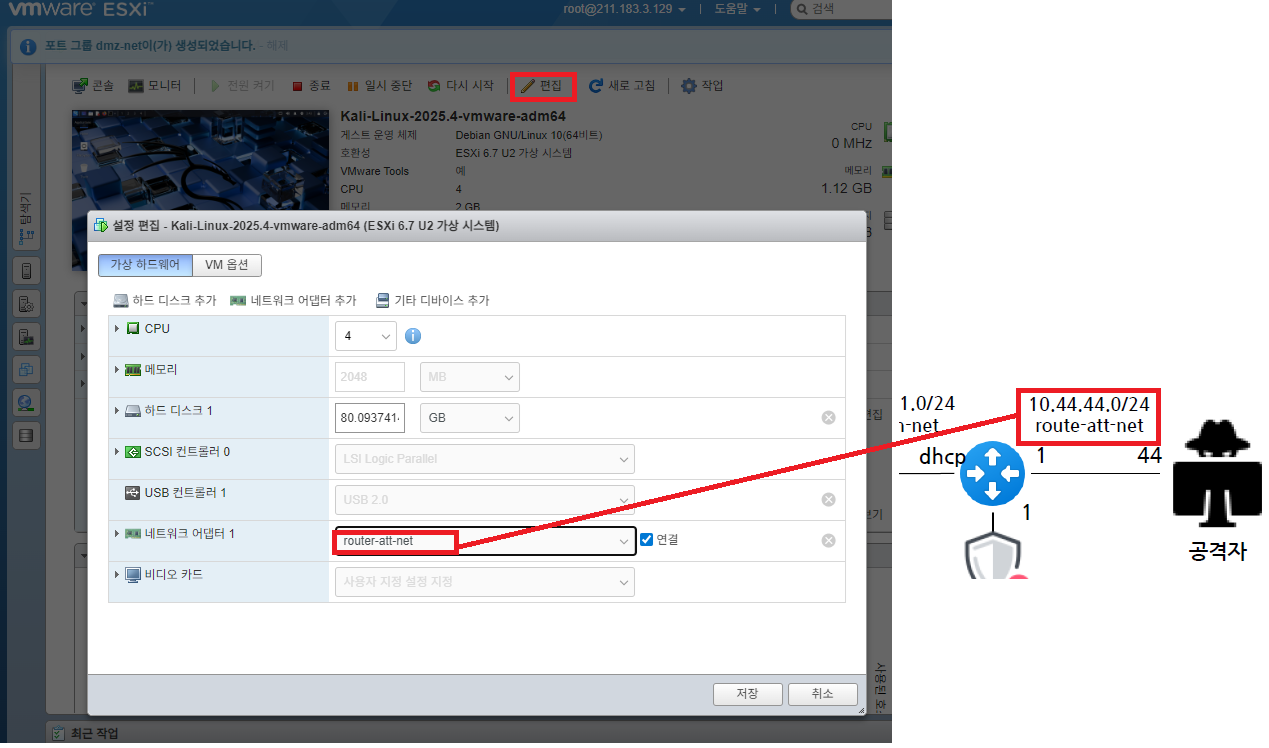

5. 가상 스위치와 KaliLinux 연결

• Kali의 위치는 라우터 ↔ 공격자 이다!
• router-att-net으로 NIC 옮기기



• ubuntu mint > soc-net에 연결
• ubuntu-20.04 > intra-net에 연결
